Projeto As-Built 3D

Para a realização do projeto, foi importado um arquivo em AutoCAD, fornecido pelo Departamento de Engenharia da Empresa, contendo a planta do edifício. Também foram digitalizados projetos estrururais para a posterior conversão dos projetos em 2D em modelos 3D. Após a criação do primeiro modelo, foi necessário o deslocamento até a edificação para a realização do levantamento métrico arquitetônico, possibilitando, posteriormente, os ajustes necessários na modelagem em 3D.

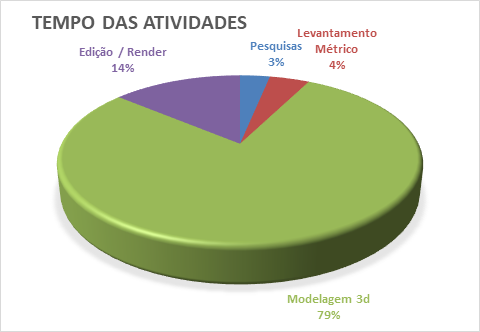

Gráfico 1 - Tempo das atividades

Levantamento métrico arquitetônico

Levantamento Métrico Arquitetônico O levantamento foi realizado de forma tradicional, com visitas presenciais ao local, elaboração de croquis e coleta das medidas diretamente no edifício. Posteriormente, essas informações foram transformadas em modelos 3D.

Croquis e Imagens 3D

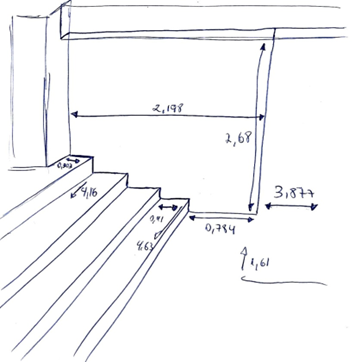

Figura 1 - Escada – Galeria de Arte



Figura 2 - Escada – Galeria de Arte 3D



Modelagem 3D

Desenvolvimento dos projetos dos ambientes e objetos;

Obtenção de modelos 3D para composição dos ambientes;

Organização em camadas dos componentes do projeto;

Estruturação dos arquivos conforme pavimento e local;

Composição do ambiente externo;

Aplicação de texturização.

Pesquisas

Para a composição da linha do tempo, foram realizadas pesquisas em jornais e sites que registram a história da cidade de Santos. As informações foram obtidas em:

Hemeroteca Municipal de Santos (Hemeroteca Roldão Mendes Rosa – Centro de Cultura Patrícia Galvão, Av. Pinheiro Machado nº 48, Vila Mathias), com consulta a jornais como D.O. Urgente, A Tribuna, CRE, Cidade de Santos, Jornal da Orla e Informativo Conheça Santos;

Sites institucionais e históricos: Fundação Arquivo e Memória de Santos, Blog Memória Santista e Site Novo Milênio;

Colaboração de funcionários da Empresa.

Edição de Imagem, Áudio e Vídeo

Foram obtidos arquivos de imagem para edição e posterior utilização nos modelos em 3D. Também foram selecionados arquivos de áudio para inclusão em editores de vídeo, possibilitando a inserção de efeitos sonoros e trilhas musicais às animações, bem como a adição de sons ambientes de acordo com cada apresentação.
